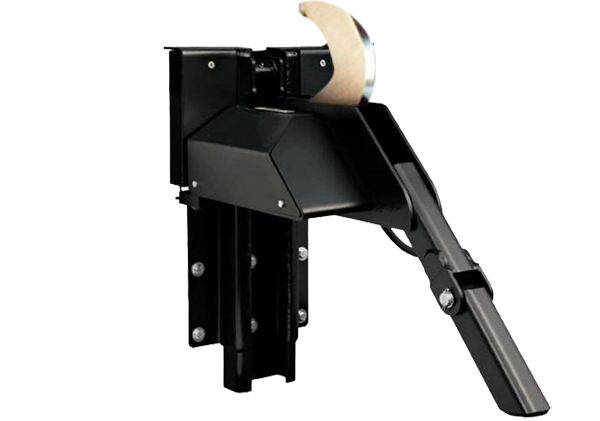

SVR-280旋轉鉤式貨車限動器說明

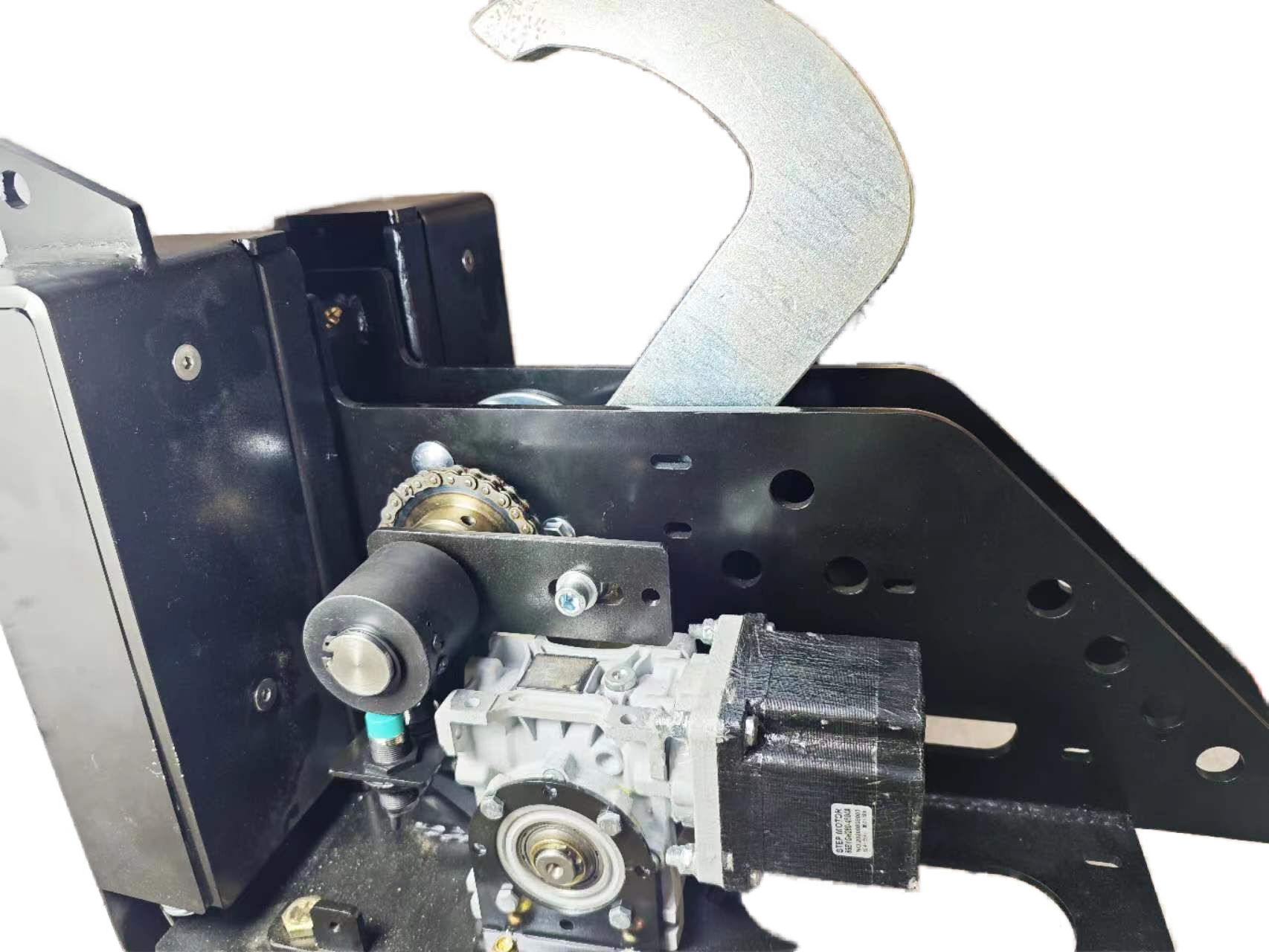

采用電機驅動方式，結構簡單可靠，只需在輪軸上做常規潤滑保養?？煽康男D鉤式設計，限動范圍距地面高度260mm-680mm ，適用多種貨車或拖車類型。拉伸彈簧在貨車高度發生改變時，保持對貨車的連續跟隨、固定。內外鍍鋅涂層，并可涂刷警示色。⑥ .可發聲的預警裝置。內部安裝控制箱，外部安裝信號系統

功能：旋轉鉤式貨車限動器應有效鉤住并鎖緊（必須為旋轉鉤式）貨車尾部防撞梁，防止貨車意外駛離、貨車滑移、車廂尾部上翹等原因所造成的意外裝卸事故，保障裝卸作業時的安全；

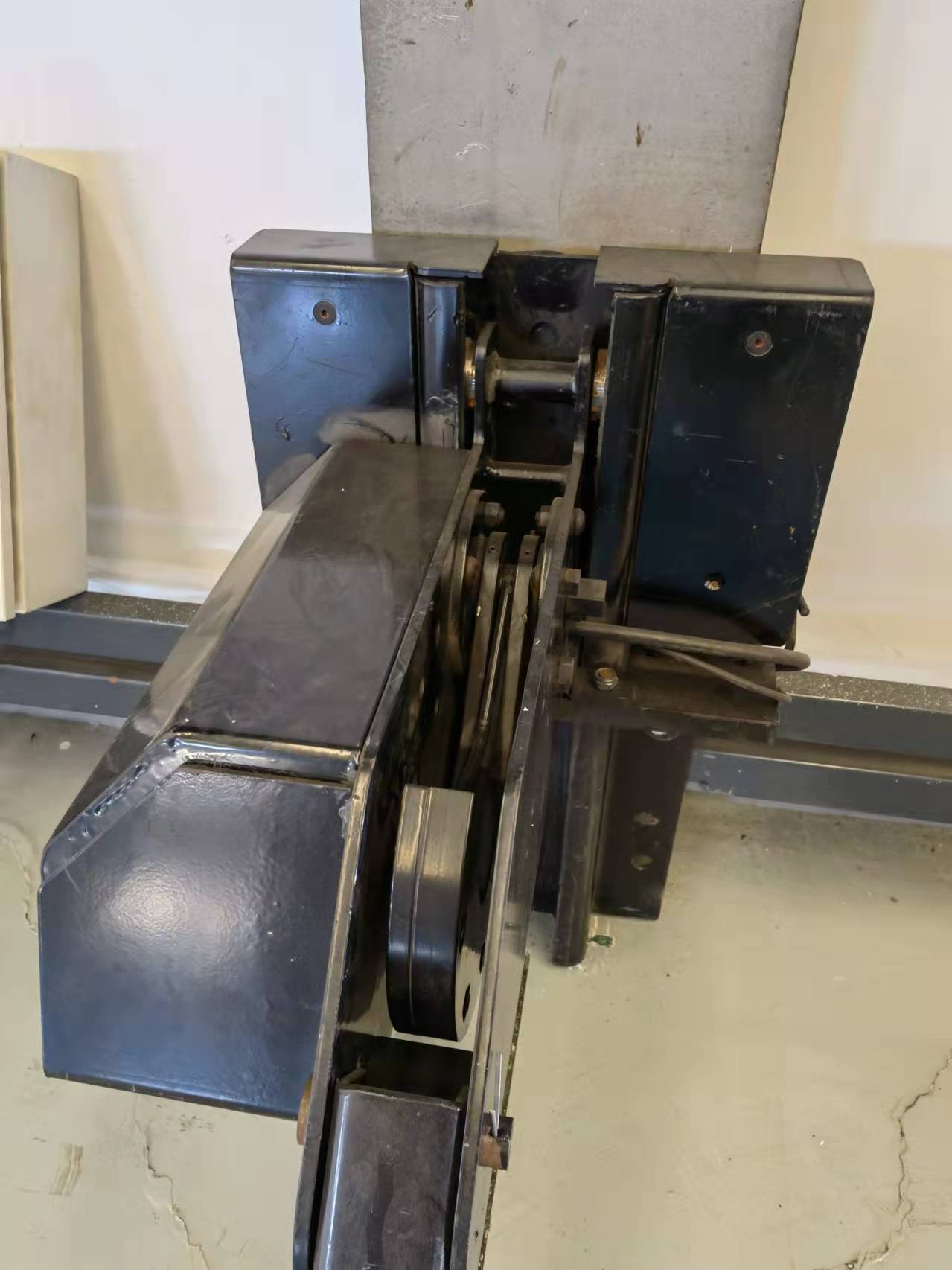

限動器結構：雙層金屬機架設計，高于地面安裝。鎖鉤為可旋轉的鍍鋅拉鉤，前鼻加長，兩節式設計，在裝卸貨的任何階段（包括低于貨臺的滿載裝卸）保持限動；高于地面安裝的機架可根據車尾橫桿的高度不同自行調整其高度。在根據車尾橫桿的不同高度而自行調節達到合適限動的過程中無需借助外接動力。作為機架組成部份的旋轉拉鉤也因此可根據車尾橫桿高度的不同而自行調整到相同位置；

工作高度范圍：230mm~600mm；

抗拉強度：可抵御貨車16噸的拉力；

機構面板材質：Q345沙鋼鋼板；

承載軌道厚度：8mm（材質：16Mn）；

鎖鉤厚度：16mm；

鎖鉤材質：65Mn鋼材（鍍材彩鋅）；

自由浮動裝置：60Si2Mn特質彈簧回彈；

自動定位系統：利用傾斜的鋼制前鼻和內置彈簧的整體鋼架自動定位貨車，無需人為操作、具備自動回鎖功能；

AC220V/AC380V電源均為三相五線制，50Hz；

能夠適應車輛作業時的高度浮動。
